Mg-Zn-Zr鎂合金中鋅和鋯元素有什么作用？
2019-12-07 09:32 ?瀏覽：次

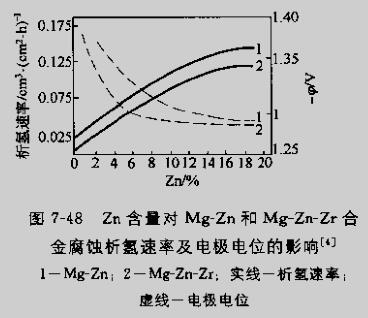

Mg-Zn-Zr合金主要有ZE41A，ZE63A，ZE62A，ZK51A和ZK61A等，是工業(yè)變形鎂合金中強(qiáng)度最高、綜合性能好和應(yīng)用廣泛的結(jié)構(gòu)合金。鋅在鎂中的溶解度隨溫度變化很大，因此Mg-Zn-Zr系合金是一種可熱處理強(qiáng)化的合金。Zn是Mg-Zn-Zr合金的主要強(qiáng)化元素，其強(qiáng)化相為MgZn，當(dāng)Zn含量為（5~6）%時(shí)合金強(qiáng)度最高，約為310~350MPa，Mg-Zn-Zr系合金的耐蝕性隨著Zn含量增加而降低（見圖7-48），與鎂合金中的其他強(qiáng)化相（如Mg17Al12）一樣，MgZn強(qiáng)化相也是一個(gè)陰極相。

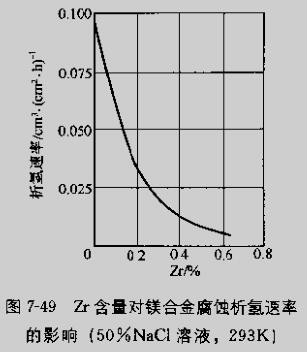

Zr具有細(xì)化晶粒和提高強(qiáng)度的作用。Zr含量為（0.6~0.8）%時(shí)，具有最大的細(xì)化晶粒和提高強(qiáng)度的作用。Zr還能顯著提高合金抗蝕性，如圖7-49所示，這與析氫過電位提高有關(guān)。Mg-Zn-Zr合金沒有應(yīng)力腐蝕開裂傾向。
Zr具有細(xì)化晶粒和提高強(qiáng)度的作用。Zr含量為（0.6~0.8）%時(shí)，具有最大的細(xì)化晶粒和提高強(qiáng)度的作用。Zr還能顯著提高合金抗蝕性，如圖7-49所示，這與析氫過電位提高有關(guān)。Mg-Zn-Zr合金沒有應(yīng)力腐蝕開裂傾向。
