ZM6鎂合金化學成分、力學性能和用途
2019-12-28 10:38 ?瀏覽：次

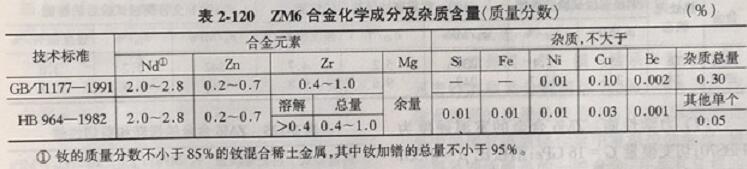

（1）ZM6合金的化學成分。ZM6合金的化學成分及雜質含量見表2-120.
（2）熱處理制度。熱處理制度按HB5462-1990《鎂合金鑄件熱處理》的規(guī)定。固溶處理：525-535℃保溫12-16h，空冷。人工時效：195-205℃保溫12-16 h.空冷。
（3）熔煉與鑄造工藝
1）合金的熔煉鑄造工藝與其他含稀土金屬、鋯的合金相似。釹以純金屬或鎂一釹中間合金形式，鋅以純金屬形式，鋯以鎂一倍中間合金形式加入。熔煉時鋅的損耗可忽略不計，釹的損耗隨熔鑄條件而變，一般為10%~15%。精煉時如用含氯化鎂的RJ-2培劑，則斂的損耗增加，見Q/6S230-1980（ZM6鑄造鎂合金熔煉和熱處理工藝說明書》。
2）合金制備過程中要防止鋁、鐵、硅、錳等元素以及氧化鎂等沾污合金，因為這些元素和雜質妨礙鋯的晶粒細化效果。
3）由于鋯的溶解度低，且易與各種雜質元素形成化合物損失，鋯的加入量必須為合金所要求含鋯量的3~5倍。鎂一結中間合金應符合HB6773-1993《鐵鋯中間合金》的規(guī)定。
（4）物理性能。ZM6合金無磁性；密度y=1.77 g/cm；電阻率p=84 n2-m：熔化溫度范圍為550~640℃。ZM6合金的熱導率和比熱容見表2-121，線膨脹系數(shù)見表2-122
（4）化學性能。ZM6合金的化學性能同ZM3合金。
（5）組織結構。ZM6合金鑄態(tài)組織為a-Mg固溶體和晶界分布的塊狀化合物Mg12（Nd，Zn）所組成。經固溶處理后，化合物大部分溶入固溶體，僅有少量殘留于晶界上，同時晶內可見密集點狀沉淀。經時效后，除析出相稍有增多外，組織無明顯差異。這些沉淀相為Mg12（Nd，Zn），，有ZrH2，a-Zr等的存在。
（6）耐腐蝕性能。ZM6鎂合金在干燥空氣中有很好的耐蝕性，但在潮濕空氣、水（尤其是海水）中的化學性是不穩(wěn)定的，與大多數(shù)無機酸相互作用劇烈。在工業(yè)氣氛中，鎂的耐腐蝕性與中碳鋼相近。鎂的氧化膜不致密，故須經表面處理后，方可在大氣條件下長期使用。鎂合金對硒酸、氟化物、氫氟酸作用穩(wěn)定，形成不溶性鹽。與鋁相反，鎂合金不與苛性堿相互作用，在汽油、煤油、潤滑油中也很穩(wěn)定。鎂是負電性最高的金屬之一，不允許與鋁合金（鋁-鎂合金除外）、銅合金、鋼等零件直接接觸裝配，否則將導致電化學腐蝕。鐵、硅、銅、鎳、氯化物和其他夾雜物以及某些鑄造缺陷會降低鎂合金的腐蝕穩(wěn)定性。合金中的錯可消除雜質的有害作用并細化晶粒，從而大大提高合金的腐蝕能力。

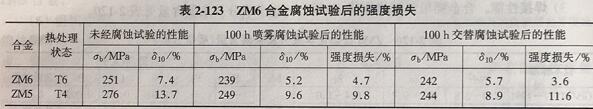

ZM6腐蝕試驗后的強度損失見表2-123（附ZM5對比試驗）。

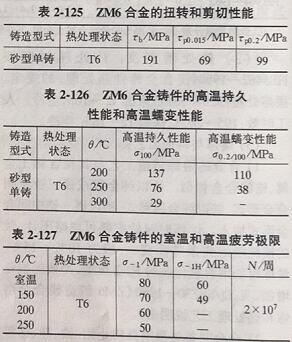

（7）力學性能。ZM6合金的室溫硬度為HBS70；切模量G=16 GPa；泊松比p=0.33；沖擊性aкu=49k/m.ZM6合金的室溫和高溫拉伸性能見表2-124.ZM6合金的扭轉和剪切性能見表2-125，ZM6合金鑄件的高溫持久性能和高溫?變性能見表2-126.ZM6合金鑄件的室溫和高溫疲勞極限見表2-127

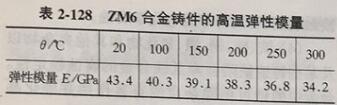

ZM6合金的室溫和高溫彈性模量見表2-128
（8）工藝性能：
1）鑄造性能。ZM6合金具有優(yōu)良的鑄造工藝性能。用澆鑄試棒長度的方法，測定流動性為250 mm。熱裂傾向性試驗，測定的第一個裂紋是在環(huán)的寬度為15-200mm處形成。線收縮率為1.2%~1.5%，氣密性高，壁厚大于5mm的鑄件能承受25-30 MPa空氣壓力。通常鑄造溫度：砂型鑄造為720~800℃；金屬型鑄造為680～780℃。

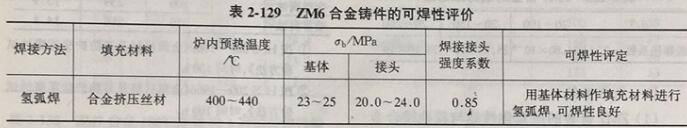

2）焊接性能。ZM6合金可采用氬弧焊進行焊接，補焊工藝性能良好。其可焊性評定見表2-129，已經熱處理的鑄件，在補焊后，如其力學性能受到影響，則應按技術標準的規(guī)定進行重復熱處理。補焊工藝及檢驗按HB/
2328-1998《鎂合金鑄件補焊工藝檢驗）進行。
3）零件熱處理工藝：
0固溶處理時，熱處理爐內的氣氛應含有0.7%（至少0.5%）S02（每立方米爐膛體積需加入0.5-1.5 kg小塊狀硫鐵礦或硫化亞鐵）
或5%C02氣體作為保護氣氛，以保護鎂鑄件不致氧化和燃燒。
②在熱處理架上放置鑄件時，應注意避免產生翹曲變形。必要時需用專門的夾具或支架。③在流動的空氣中冷卻，必要時可采用風扇。
④切削加工性能及磨削性能。ZM6合金切削加工性能及磨削性能同ZM3合金。
（9）表面處理工藝。ZM6合金表面處理工藝同2M3合金。
（10）品種規(guī)格與供應狀態(tài)。鑄件主要采用砂型鑄造工藝生產，也可用金屬型鑄造。鑄件一般固溶處理后，進行人工時效（T6）處理，供應使用。
（11）應用概況與特殊要求。合金已用于直升飛機發(fā)動機的后減速機匣，飛機液壓恒速裝置支架、機翼翼肋等零件，并可廣泛用于發(fā)動機各種機匣、殼體和飛機受力構件、輪毅等。
鎂合金的壁厚敏感性相當?shù)停鋸姸刃阅懿灰蛄慵孛娴脑黾佣黠@下降。
相關推薦
-
Mg-Li系超輕變形鎂合金化學成分及力學性能
Mg-Li系變形鎂合金 A概述 目前，在輕合金材料中Mg-Li系合金是最 輕的一種，其密度比一般工業(yè)鎂合金小15%- 25%，比鈹合金小25%-30%，比鋁合金小50%，而比強度
12-31
2019 -
Mg-Zn-Zr-Y系高強度變形鎂合金-MB25鎂合金成分及力
Mg-Zn-Zr-Y系高強度變形鎂合金（MB25） A概述 MB25是Mg-Zn-Zr-Y系高強度變形鎂合金。通常不經熱處理，于熱擠壓或熱鍛壓狀態(tài)供應。但亦可在人工時效狀態(tài)下使用
12-31
2019 -
Mg-Y-Zn-Zr系熱強變形鎂合金-MB22化學成分及力學性
Mg-Y-Zn-Zr系熱強變形鎂合金（MB22） A概述 MB22是Mg-Y-Zn-Zr系熱強變形鎂合金，主要制成板材。其室溫拉伸強度略高于MB3合金，高溫屈服強度、高溫瞬時強度和壓
12-31
2019 -
Mg-RE和Mg-Th系耐熱變形鎂合金化學成分和力學性能
Mg-RE和Mg-Th系耐熱變形鎂合金 A概述 鎂中加入稀土元素的作用主要是： （1）能顯著提高鎂合金的高溫強度和抗蠕變性能。Mg-RE系合金可以在150~250℃較長期工
12-31
2019
