為什么AZ31B鎂合金鍛造壓力比6061鋁合金壓力要大？
2020-01-02 09:44 ?瀏覽：次

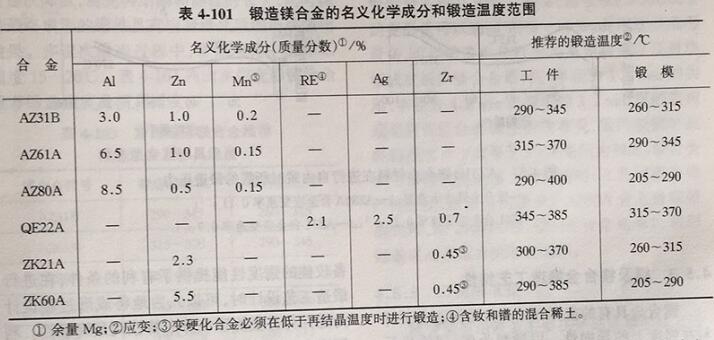

下表關(guān)于常用鍛造鎂合金的化學(xué)成分和鍛造溫度范圍：
鎂合金的塑性與其化學(xué)成分密切相關(guān)，可鍛性取決于合金的凝固溫度、變形率和合金毛坯的晶粒大小。適合于鍛造成形的鎂合金主要是Mg-AL-Zn，Mg-Zn-Zt和Mg-Y-RE系合金。
由于合金中含有Zr、Y及RE等細化晶粒的合金元素，可以得到具有細晶組織結(jié)構(gòu)，使合金呈現(xiàn)良好的塑性變形性能。

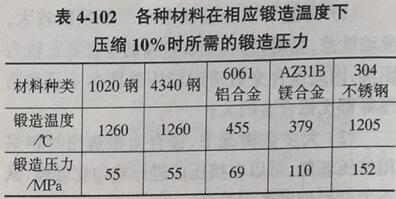

圖4-56所示為AZ31B鎂合金和6061鋁合金在液壓機 粗10%時的鍛造壓力比較。表4-102列出各種材料在相應(yīng)鍛造溫度下壓縮10%時所需的鍛造壓力，從表中可看出：AZ31B鎂合金所需的鍛造壓力比碳鋼、合金結(jié)構(gòu)鋼及鋁合金都大，但小于不銹鋼。由于鎂合金材料的流動性差，向深的豎直模腔的流動比較困難，對相同的典型結(jié)構(gòu)鍛件進行鍛造時，通常鎂合金要比鋁合金可能需要更多道次的鍛造才能成形。

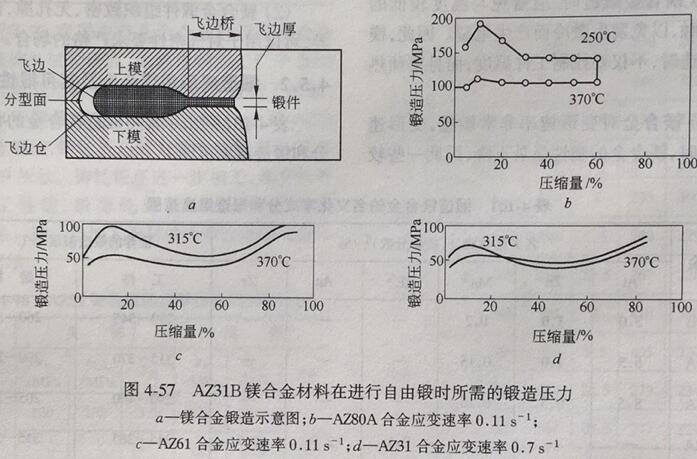

圖4-57所示為AZ31B鎂合金材料在進行自由鍛時所需的鍛造壓力。在正常鍛造速度下，由于變形導(dǎo)致溫度的升高，鍛造壓力呈先增后減。
為什么AZ31B鎂合金鍛造壓力比6061鋁合金壓力要大？ 大家現(xiàn)在明白了嗎！ 圖4-57所示為AZ31B鎂合金材料在進行自由鍛時所需的鍛造壓力。在正常鍛造速度下，由于變形導(dǎo)致溫度的升高，鍛造壓力呈先增后減。
